Модуль обратной связи FB2 (V1.0.6)

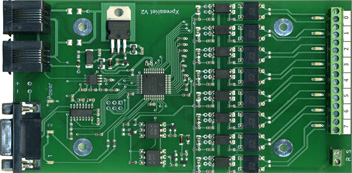

Модуль обратной связи FB2 сделан на базе модуля "Диспетчер2".
Может использоваться для организации обратной связи на макете со всеми станциями имеющими шину XpressNet (X-BUS) и/или RS-bus:

  • Roco multiMAUS
  • Z21 (черная)
  • z21 (белая)
  • z21 start
  • multiZENTRALE pro
  • станции Lenz

    • Модуль FB2 позволяет подключить до 8-ми датчиков.
    • FB2 имеет встроенные токовые датчики (детекторы занятости блок-участков) со светодиодной индикацией состояния каждого выхода.
    • Каждый вход имеет гальваническую развязку, что позволяет использовать любые датчики – герконы, датчики холла, контактные педали и т.д. Для их подключения потребуется источник питания. Можно использовать маломощные дешевые универсальные адаптеры.
    • Для работы самого модуля и токовых датчиков источник питание не требуется.
    • Настройка параметров очень проста, нужно только указать адрес модуля на FB шине.
      С версии 1.0.6 для изменения адреса подключение модуля к COM порту не нужно.
      Эта версия софта может быть загружена во все выпущенные ранее FB модули как FB (первого поколения) так и в FB2.
      Также сохранилась возможность настраивать модуль через подключение к ПК по COM-порту (или через USB-Serial адаптер).
      Для работы FB модуля ПК не нужен, но может использоваться для мониторинга состояния датчиков и управления макетом.
    • Модуль позволяет загружать новый софт (Upgrade) без специального оборудования (требуется COM-порт или USB-Serial адаптер).
    • FB2 может работать совместно (или заменять):
      • один модуль обратной связи LR101 в системах Lenz + 8 токовых датчиков.
      • один модуль обратной связи 10787 в системах Roco + 8 токовых датчиков.


    Отличия от модуля FB1

    FB2 имеет встроенные токовые датчики (детекторы занятости блок-участков) которых не было в FB1,
    фактически FB2 = FB1 +CD1 (CD1 – модуль 8-ми токовых датчиков) теперь он встроен в FB2.
    Все остальное – настройка и ПО осталось без изменений.

    Модуль позволяет собирать информацию с 8-ми датчиков и передавать ее по шине, т.о. состояние датчиков становиться "известныи" другим модулям, подключенным к шине.

    Следует отметить, что модуль "Диспетчер" имеет в своем составе модуль обратной связи также на 8 датчиков.

    FB2 может работать совместно (или заменять):

  • один модуль обратной связи LR101 в системах Lenz
  • один модуль обратной связи 10787 в системах Roco. (Используется с Rocomotion)

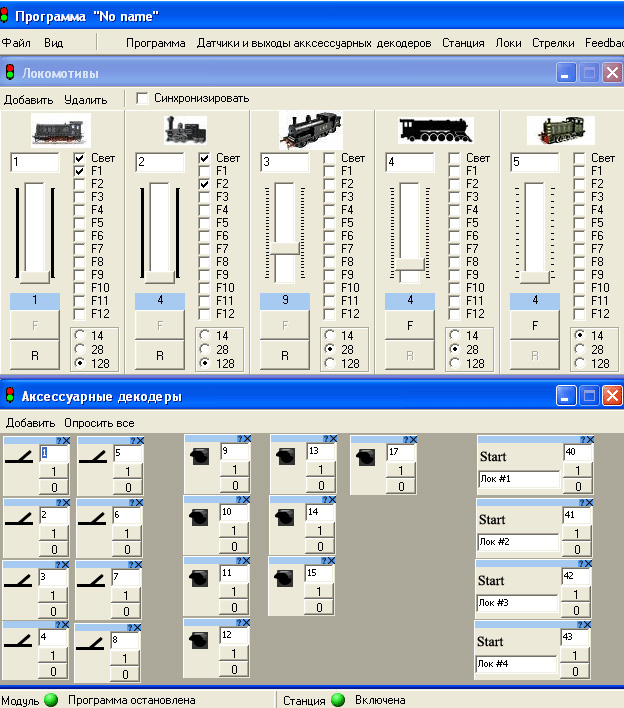

    В дополнение к основной функции, данный модуль позволяет организовать интерфейс между макетом и ПК (аналогично модулю "Диспетчер") и управлять макетом с компьютера.




  •
