Декодер Smart Wagon

Снят с производства, См. SmartWagon2

Декодер предназначен для инсталляции в вагоны моделей масштаба H0,TT,N оборудованных токосъемом.

Декодер Smart Wagon
Декодер Smart Wagon

  • Может работать в аналоговом и цифровом DCC формате.
  • Основное назначение - управление освещением в вагоне, также декодер позволяет управлять торцевыми огнями и сцепками (требуются сцепки на электромагнитах)
  • Легкая установка. Декодер может быть установлен под потолок, в этом случае необходимо лишь подключить его к токосъему. Светодиоды повышенной яркости желтовато - белого цвета смонтированы на плате декодера, что избавляет от необходимости устанавливать приборы освещения в вагоне.
  • Настройка декодера осуществляется программированием CVs. Реализованы как запись так и чтение.
  • Количество независимо управляемых выходов - 6.
  • Карта выходов (Function mapping) позволяет настраивать клавиши на командной станции, которыми будут управляться выходы.
  • Яркость (среднее напряжение) может настраиваться на каждом выходе индивидуально. Переменный резистор позволяет настроить яркость освещения без командной станции.
  • Имеется безопасный алгоритм управления сцепкой, обеспечивающий защиту от перегрева сцепки.
  • Выходы для управления освещением и торцевыми огнями стабилизированы по току, что обеспечивает постоянную яркость горения, что особенно важно в аналоговом режиме.
  • Декодер имеет встроенные буферные конденсаторы, обеспечивающие отсутствие мерцания при кратковременном пропадании контакта с рельсами.
  • Максимальная суммарная нагрузка всех выходов: - 0.5А
  • Декодер имеет защиту всех выходов от перегрузок и замыканий.
  • Размеры (длина х ширина) 232х9мм

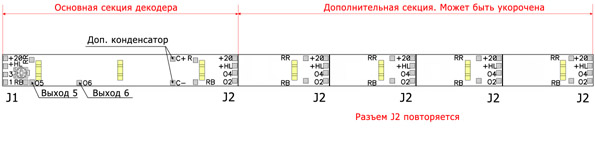

  • Плата может быть укорочена по длине до 90мм
  • Гарантия 2года.

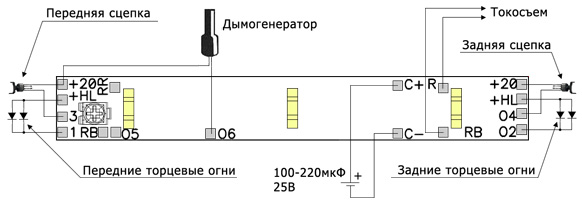

Пример подключения

пример подключения декодера Smart Wagon
